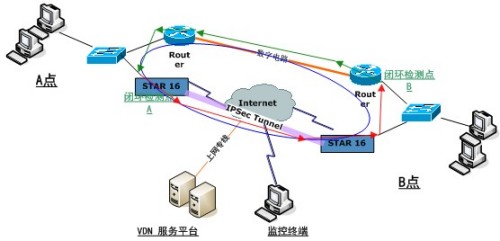

在数字电路正常的情况下,闭环检测点B根据路由器的路由表,会通过数字电路向检测点A回应一个ICMP包。检测点A的STAR 16根据收到这个回应包的接口断定闭环没有问题。
2、正常情况下的闭环检测

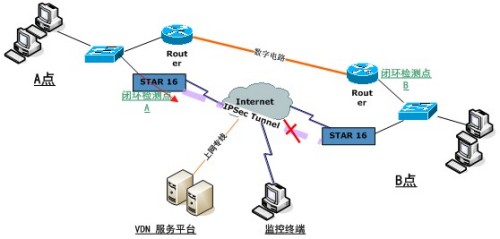

当两点之间的数字电路发生中断时,配置在两端边缘路由器上的浮动路由将起作用。这时,闭环检测点A通过备份隧道发送ICMP包给闭环检测点B后,B将原路返回一个回应包。如下图所示。这时,闭环检测点A根据收到这个回应包的接口,断定并没有走一个正确的闭环,将在5秒内重发一个ICMP包。A 6次收到沿原路返回的回应包后,将向VDN服务平台报告此事件,VDN服务平台做记录并且向监控终端发出报警信息,或者向特定的手机发送关于此事件的短信和向特定的邮件地址发送电子邮件。
